Оборудование ТНПА — это комплекс технических средств и приборов, обеспечивающих работу телеуправляемых необитаемых подводных аппаратов. Это могут быть системы освещения и видеонаблюдения, гидроакустические устройства, различные датчики, манипуляторы, кабельные линии и наземные пульты управления. От того, насколько грамотно подобрана комплектация, напрямую зависят функциональные возможности робота и качество получаемых данных.
В этой статье разберем, как устроено современное оборудование для ТНПА и какие задачи оно решает. Все упомянутые в тексте модели можно заказать у нас на сайте, обратившись по официальным контактам.
Телеуправляемые дроны (ROV) сегодня становятся стандартом при проведении инспекций подводной инфраструктуры, вытесняя традиционные водолазные методы. Когда речь идет о необходимости обследования трубопроводов, оснований морских платформ, кабельных трасс или гидротехнических сооружений, именно такие беспилотные аппараты позволяют получить полную картину состояния объекта быстро, безопасно и с минимальными затратами.
ДАЙВЕР-361
ДАЙВЕР-101
ДАЙВЕР-102
Почему это важно? Подводная инфраструктура подвержена постоянному воздействию агрессивной среды: коррозия, обрастание, механические повреждения и подвижки грунта могут привести к авариям с серьезными экологическими и финансовыми последствиями. Телеуправляемые роботы обеспечивают регулярный мониторинг и раннее выявление дефектов, что помогает предотвратить нештатные ситуации и спланировать ремонт заранее.
ТНПА — это телеуправляемый необитаемый аппарат, то есть подводный робот, который выполняет задачи вместо человека. Он связан с судном-носителем кабелем, по которому подается питание и передается сигнал управления. Оператор находится на поверхности, видит картинку с бортовых камер и управляет оборудованием в реальном времени — задает курс, глубину, задействует манипулятор или дополнительные инструменты. Такая схема дает возможность работать на больших глубинах, в стесненных условиях и в зонах с повышенной опасностью, где присутствие водолаза невозможно или неоправданно рискованно.
Какое оборудование может быть установлено на ТНПА?
Гидролокатор бокового обзора (ГБО)
Гидролокатор бокового обзора — это «глаза» аппарата, позволяющие видеть широкую панораму морского дна. Принцип его работы основан на сканировании пространства по обе стороны от курса движения: прибор посылает акустические импульсы, которые рисуют детальную картину рельефа. С его помощью легко обнаружить любые аномалии: от естественных впадин и донных отложений до рукотворных объектов — трубопроводов, кабельных трасс или опорных конструкций. Это незаменимый инструмент для инспекции протяженных коммуникаций, дающий возможность сканировать значительную полосу дна за один проход.

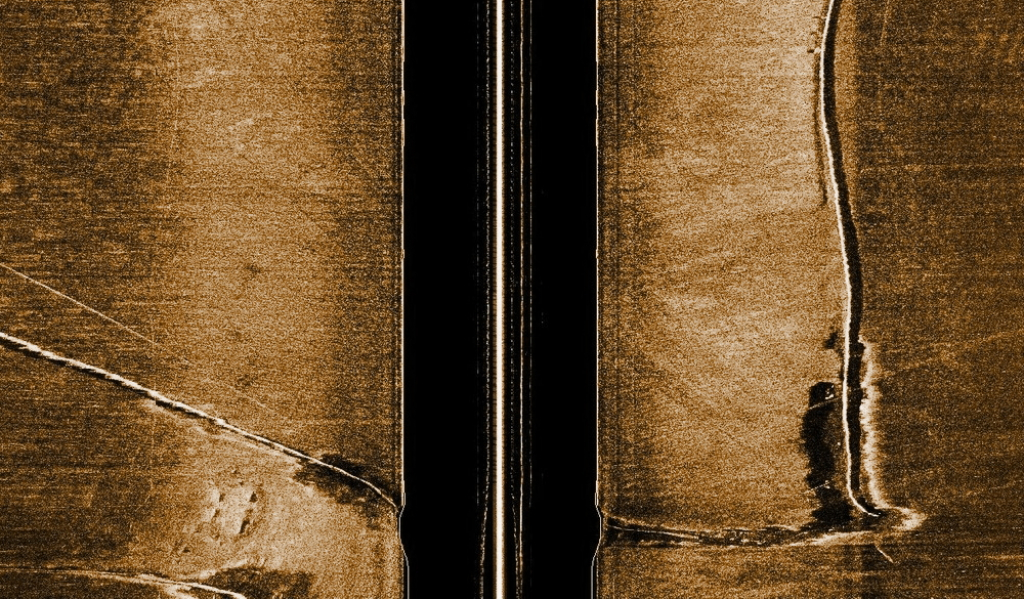

На выходе оператор получает высокоточное изображение, по которому можно не только заметить объект, но и оценить его габариты и положение. В комплексе с видеокамерами и сонарами кругового обзора ГБО дает полную картину происходящего под водой.

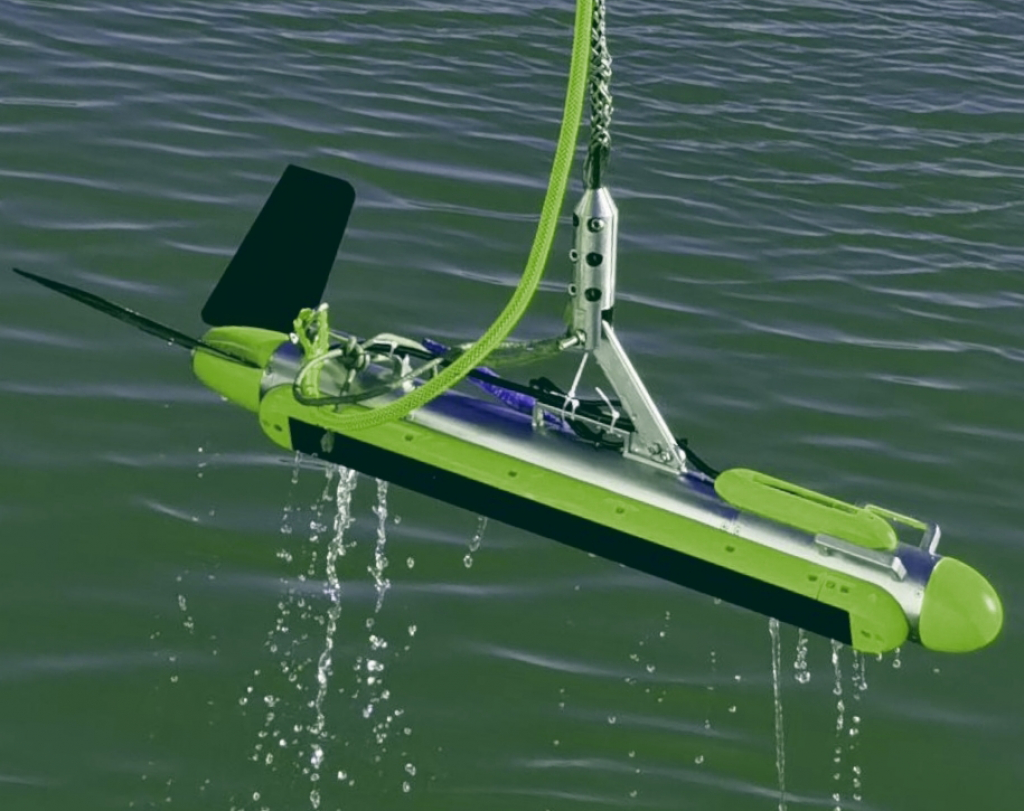

Ярким примером такого оборудования является ГРИНДА-113-У. Этот гидролокатор универсален: он подходит как для автономных, так и для телеуправляемых аппаратов. Работа на двух частотах (100 и 450 кГц) позволяет оператору одновременно видеть общую картину местности и детально изучать конкретные участки. В зависимости от исполнения, прибор может эффективно работать на глубинах до 2 или 6 километров. Встроенный эхолот помогает точно определить глубину нахождения ТНПА и осуществлять батиметрические работы в акваториях. К тому же, стандартная комплектация включает датчики курса, крена и дифферента, которые компенсируют движения носителя во всех трех направлениях и помогает стабилизировать эхолокационную картинку в условиях сильных течениях и при поворотах платформы.
Эхолот
Если ГБО отвечает за «панораму», то эхолот — это инструмент для точного измерения дистанции до грунта прямо под аппаратом. Будучи установленным на ТНПА, оборудование постоянно отслеживает глубину, что критически важно при маневрировании вблизи дна, особенно в местах со сложным рельефом или на мелководье.
Помимо навигационной безопасности, эхолот помогает анализировать толщу воды: он отображает косяки рыбы, газовые пузыри и плотные слои взвеси. Если объединить эти данные с координатами GPS, можно создавать точные батиметрические карты, что делает эхолот базовым элементом для гидрографических исследований.
Для работы на малых глубинах (до 50 метров) отлично подходит многолучевой эхолот ГРИНДА-7550. Чтобы минимизировать погрешности, в систему интегрированы датчик скорости звука (SVP-зонд) и инерциальная навигация, что обеспечивает высокую точность измерений даже в динамичных условиях.
Для батиметрических исследований водоёмов на глубине до 450 метров разработан донный эхолот ГРИНДА-7720. Прибор работает в диапазоне частот 190–216 кГц, обеспечивая разрешение по глубине до 1 сантиметров. Он поддерживает импульсы CW и LFM (CHIRP), а также позиционирование GNSS, что позволяет синхронизировать данные о глубине с координатами в реальном времени. Корпус модуля передачи выполнен из высокопрочного алюминиевого сплава со степенью защиты IP67, а беспроводное подключение к терминалам Windows/Android делает прибор удобным для гидрографической съёмки, дноуглубления и картографирования.
Звуковизор
Использование звуковизоров (гидролокаторов секторного обзора с высоким разрешением) кардинально меняет возможности подводного дрона. Устройство сканирует пространство впереди, создавая четкую акустическую картинку даже в полной темноте или при нулевой прозрачности воды. В качестве оборудования ТНПА секторный гидролокатор позволяет проводить качественные обследования и инспекции объектов, заменяя оператору глаза под водой. Также с его помощью робот обходит препятствия вроде свай, сетей или больших валунов.
Высокочастотные модели, такие как ГРИНДА-6375, обеспечивают исключительную точность: при разрешении до 2,5 миллиметров на частотах до 1,2 мГц можно детально изучить состояние конструкций, обнаружить микротрещины, следы коррозии или посторонние предметы на дне. Это делает прибор ценным инструментом для сложной диагностики подводной инфраструктуры.
Гидролокатор ГРИНДА-6375 способен формировать до 512 акустических лучей. Благодаря высокой частоте обновления данных, оператор получает картинку, практически неотличимую от потокового видео, что очень важно при работе с подвижными объектами под водой.
Кроме того, устройство оснащено набором встроенных сенсоров:
- электронный компас определяет точный азимут направления сканирования;
- инклинометр и IMU-блок фиксируют положение носителя в пространстве (крен и дифферент);
- датчик глубины отвечает за точное позиционирование данных по вертикали;
- датчики температуры и влажности контролируют состояние внутренних узлов прибора и автоматически корректируют расчеты скорости звука в толще воды.
Интеграция всех этих показателей позволяет системе выдавать не просто «сырые» эхосигналы, а готовый массив данных с геопривязкой и автоматической компенсацией колебаний платформы.
Магнитометрический комплекс
Этот модуль превращает ТНПА в эффективный детектор ферромагнитных материалов. С его помощью можно находить стальные и железные предметы: от затонувших судов и контейнеров до трубопроводов, арматуры и неразорвавшихся боеприпасов. Ключевой плюс магнитометра — способность «видеть» сквозь мутную воду и даже через слой донных отложений, скрывающих объект. Привязка данных к системе навигации робота позволяет точно нанести находку на карту, что важно для планирования спасательных операций, археологических раскопок или разминирования.
Лазерная измерительная система
Этот тип оборудования предназначен для бесконтактной высокоточной дефектоскопии. Проецируя на объект сетку или параллельные лучи с заданным шагом, она дает оператору возможность мгновенно оценить масштаб повреждений: измерить ширину трещины, диаметр трубы или степень деформации корпуса. Это незаменимый инструмент при инспекции гидротехнических сооружений (плотин, шлюзов, причалов) и судов, где недостаточно просто увидеть проблему — необходимо получить точные количественные показатели для оценки безопасности.
Датчики экологического мониторинга
Установка сенсоров качества воды расширяет функционал робота до полноценной мобильной лаборатории. Оборудование ТНПА необходимыми датчиками позволяет пользователю получать широкий спектр параметров: от температуры и солености до уровня pH, мутности и концентрации вредных примесей (нефтепродуктов, тяжелых металлов). С помощью них можно оперативно составлять карты загрязнений и следить за состоянием акватории. Решение востребовано как научными институтами для изучения экосистем, так и промышленными или коммунальными службами для контроля за сбросами и предотвращения экологических инцидентов. Все показатели автоматически синхронизируются с логами погружения, обеспечивая комплексный отчет о состоянии водной среды.
Подводя итог, можно сказать, что современные комплексы ТНПА представляют собой не просто набор оборудования, а гибкую модульную платформу, возможности которой ограничиваются лишь подобранной конфигурацией. От выбора эхолота для батиметрии до интеграции гидролокаторов и манипуляторов — каждый компонент решает свою задачу, превращая аппарат в универсальный инструмент для инспекции, мониторинга и подводно-технических работ. Именно комплексный подход к оснащению позволяет раскрыть весь потенциал телеуправляемой робототехники и обеспечить высокую эффективность даже в самых сложных условиях.
